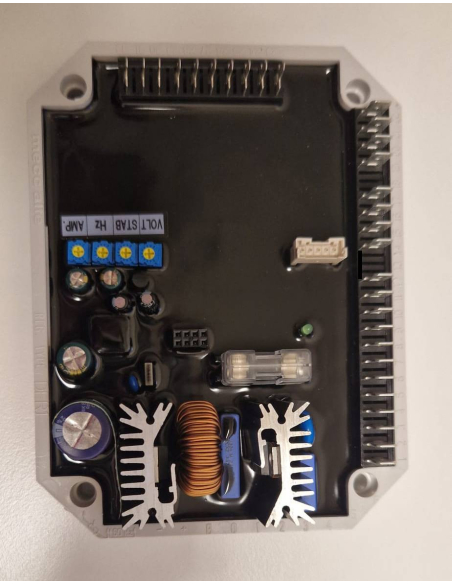

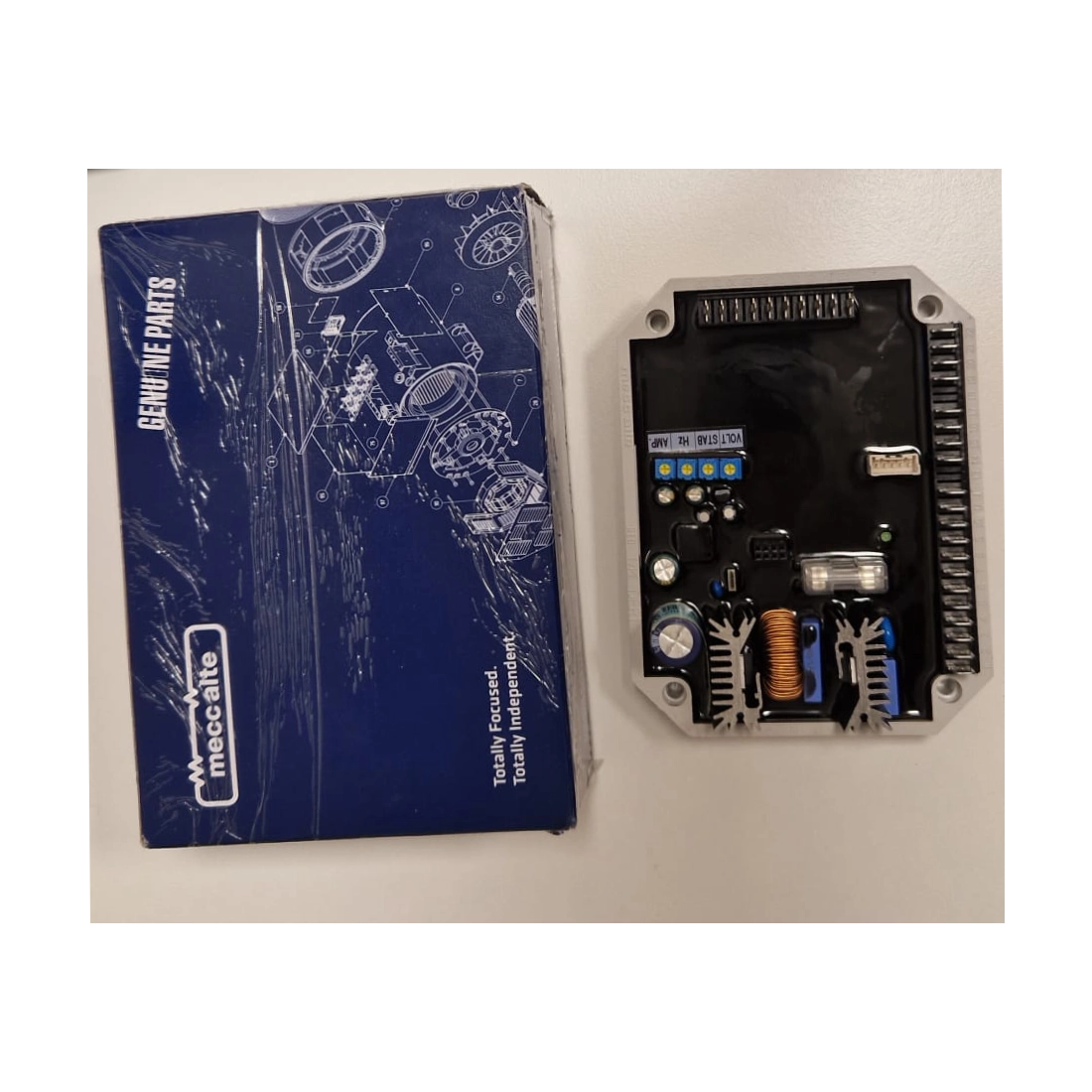

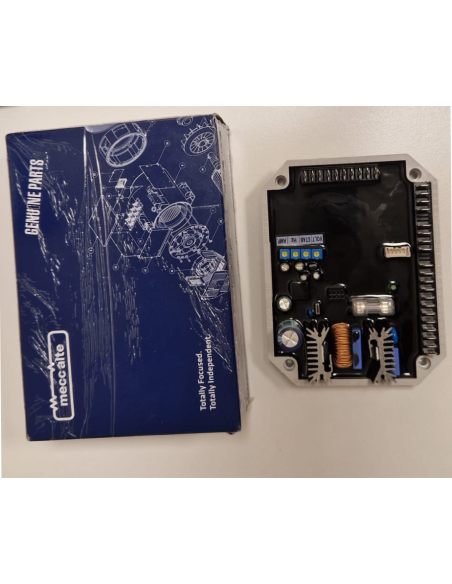

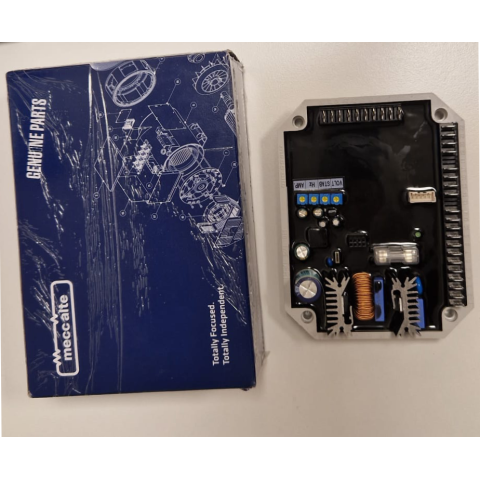

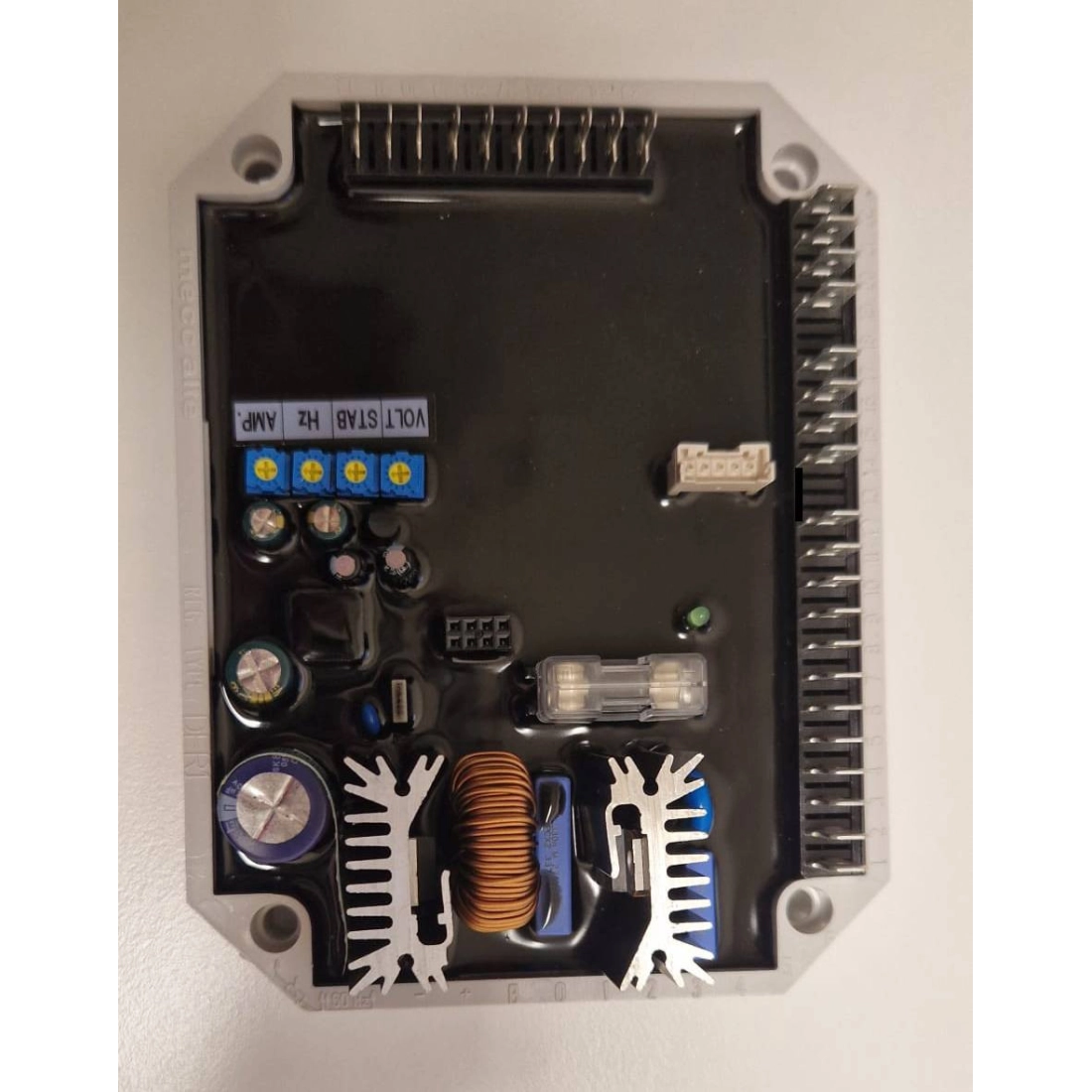

MECC ALTE DER1 REGOLATORE AUTOMATICO DI TENSIONE DIGITALE

MECC ALTE DER1 REGOLATORE AUTOMATICO DI TENSIONE DIGITALE

Regolatore di tensione Mecc Alte DER1 completamente controllato in maniera digitale per alternatori sincroni, predisposto per il funzionamento e la calibrazione in modalità stand-alone.

Nato come evoluzione del Mecc Alte  DSR, ne ha ampliato le funzioni aggiungendo un sensing trifase/monofase a settaggio automatico, una maggiore flessibilità nell'input remoto da controllori di parallelo, delle routine di soft start ed una precisione in tensione dello 0.5% in condizioni statiche.

Sul regolatore Mecc Alte DER1 si trovano i connettori per i collegamenti da e verso il generatore elettrico e il modulo di comunicazione. L’unità di supervisione può essere costituita da un personal computer, da un altro dispositivo “sinottico”, o da entrambi; essa non ha la funzione di controllo in tempo reale, ma permette la programmazione e la visualizzazione di tutti i parametri funzionali del DER1.

Essendo predisposto per il controllo di molti tipi di generatore, per ottenere le migliori prestazioni il regolatore deve essere opportunamente configurato; le impostazioni sono per la maggior parte conservate in una memoria non volatile (EEPROM) integrata.

CARATTERISTICHE TECNICHE MECC ALTE DER1

Alimentazione: 40 ÷ 270 VaC
Intervallo di funzionamento in frequenza: 12 Hz ÷ 72 Hz
Precisione della regolazione della tensione: ± 1%
Precisione della regolazione della tensione (condizioni stabilizzate): ± 0,5%
Massima corrente continua di uscita: 5 Adc
Temperatura ambiente: -25°C ÷ +70°C
Campo di regolazione: 75 ÷ 300 Vac
Caduta di tensione transitoria e sovratensione: entro ± 15%
Tempo di ripristino della tensione: entro ± 3% del valore impostato in meno di 300 msec
Sensing: Monofase o Trifase
Parametri (programmabili via software): VOLT, STAB, AMP e Hz impostabili tramite trimmers (default)
50/60Hz tramite “jumper” (default)

Funzionalità Mecc Alte DER1

• Connessioni di potenza su connettore Fast-On a 20 poli
• Protezione dell’avvolgimento di alimentazione con fusibile 5A (rapido)
• Controllo remoto analogico della tensione di uscita tramite segnale esterno 0 ÷ 2,5 Vdc oppure -10 ÷ 10 Vdc
• Controllo remoto della tensione di uscita tramite potenziometro esterno (25Kohm o 100Kohm)
• Protezione di bassa velocità con soglia e pendenza regolabili
• Allarme di sovratensione e sottotensione
• Protezione di sovracorrente di eccitazione con intervento ritardato
• Allarme di sottoeccitazione/perdita dell’eccitazione
• Gestione dei cortocircuiti transitori (avviamento di motori asincroni)
• Uscita open collector (non isolata) di segnalazione intervento protezioni con attivazione programmabile rispetto ai singoli allarmi e possibilità di ritardo di intervento e livello attivo selezionabile
• Memorizzazione delle condizioni di anomalo funzionamento (tipo di allarme, numero degli eventi, durata dell’ultimo evento, somma dei tempi)
• Memorizzazione del tempo di funzionamento della scheda
• Interfaccia di comunicazione USB (con modulo opzionale USB2DxR)

Cerchi un regolatore con caratteristiche tecniche differenti? QUI puoi trovare l'area dedicata ai regolatori di tensione MeccAlte o di altri brand specializzati.

Immagini e dati tecnici non impegnativi.
